Les réacteurs REP 1300 Mégawatts

“La Performance”



Index
1. Généralités
2. Description du réacteur de 1300 MW
     2.1. Le coeur
     2.2. La cuve
     2.3. Le circuit primaire
     2.4. La production d'énergie
     2.5. La sûreté

 1. Généralités

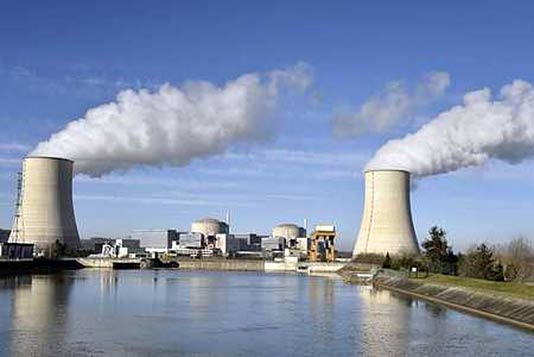

La centrale de Golfech (2 x 1300 MW)

L’excellent comportement des réacteurs de la génération des 900 MW a conduit à une génération de projets utilisant 4 boucles primaires. En France, EDF a normalisé “un palier” de référence à 1300 MW, dont 16 unités ont été commandées de 1977 à 1982. Leur mise en service s’est étalée de 1983 à 1989. La production d’énergie de chaque unité correspond en pratique à une économie de 3 millions de tonnes de pétrole, compte tenu d’un coefficient de production moyen de 84 %.
Le passage de 900 à 1300 MW amène quelques économies : pour l’ingénierie et l’exploitation, liée à l’effet de taille; pour le combustible liée à une légère réduction de l’enrichissement et à une modeste diminution des coûts. À l’usage, le coefficient de production des unités de 900 MW et celui des unités de 1300 MW sont très semblables, au-delà de la période de mise au point de chaque palier.

2. Description du réacteur de 1300 MW (voir schéma B)

La description du réacteur est semblable à celle du palier 900 MW. L’effet de taille est important pour la cuve (le poids notamment) et les divers composants du cœur. Le nombre de boucles étant porté à 4, les entrées et sorties de cuve prennent plus de place et impactent la conception de la virole qui les supporte. Le couvercle de la cuve varie dans les mêmes proportions.

2.1. Le cœur

L’augmentation de puissance est obtenue par un plus grand nombre d’assemblage (193 au lieu de 157 pour le 900), et une plus grande hauteur active des assemblages 4,27 m au lieu de 3,66 m). Par contre la conception de l’assemblage dans un plan horizontal est conservée (même réseau 17x17, même diamètre des crayons, comme sur tous les REP français). Ce choix favorise la fabrication des assemblages en usine, par l’emploi de composants communs. La densité de puissance dans le cœur est supérieure de 5% à celle du palier 900 MW. La vitesse de l’eau de refroidissement dans chaque assemblage est supérieure de 10%.
Des barres de commande sont insérées dans certains assemblages, comme pour le réacteur de 900 MW.



2.2. La cuve

Le diamètre de la cuve est sensiblement augmenté (4,39 m intérieur pour 4,00 m pour le 900) pour accommoder le plus grand nombre d’assemblages. Par contre sa hauteur est sensiblement identique à celle du 900 (13,6 m contre 13,2 m). Son épaisseur en partie courante est aussi plus importante (22 cm contre 20 cm).Comme dans le réacteur de 900 MW, elle comporte en partie supérieure une virole assurant le supportage des 8 entrées et sorties de circuits (au lieu de 6 dans la cuve des 900 MW). Sa masse totale à vide est de 435 t (332 t pour le 900). Les pressions de service et de calcul sont conservées.



2.3. Le circuit primaire

Les températures froides du réfrigérant sont sensiblement augmentées  (293°C en entrée-branches froides (286° C pour le 900)) et 329° C en sortie-branches chaudes (323° C pour le 900) ; ce qui permet d’obtenir un meilleur échange entre le circuit primaire (eau) et le circuit secondaire (vapeur) et, finalement, une pression plus élevée de la vapeur (64,8 bars contre 58 pour le 900) et subséquemment une amélioration du rendement de la turbine.. Le débit par pompe (4 pompes au lieu de 3) est supérieur de 10% à celui du 900, et la surface d’échange de chaque générateur de vapeur (4 GV au lieu de 3) est 10% plus élevée que celle du 900 . Enfin, le volume du circuit primaire est et 47% plus élevé que celui du 900 (399 m3 contre 271) ce qui entraîne un volume du pressuriseur plus élevé dans les mêmes proportions.



2.4. La production d’énergie

Le dimensionnement mis à part, les équipements de production d’énergie sont très semblables à ceux du palier de 900MW.



2.5. Contrôle et Sûreté

Le palier 1300 n’apporte pas d’élément significativement nouveau sur ce point par rapport au palier 900. Le nombre de mécanismes de commande est porté à 65 (57 pour le 900), en raison du diamètre du cœur, et leur course de fonctionnement à 4,40 mètres (au lieu de 3,80) en raison de la hauteur des assemblages.



02/2021
